실습 03 ] 패킷트레이서를 활용하여 PC와 라우터간 통신 / Ping확인

제출 실습과제 만들기 01

문제

결과물

0. 패킷트레이서 설치

1. 위와같이 네트워크 구성도를 그려라.

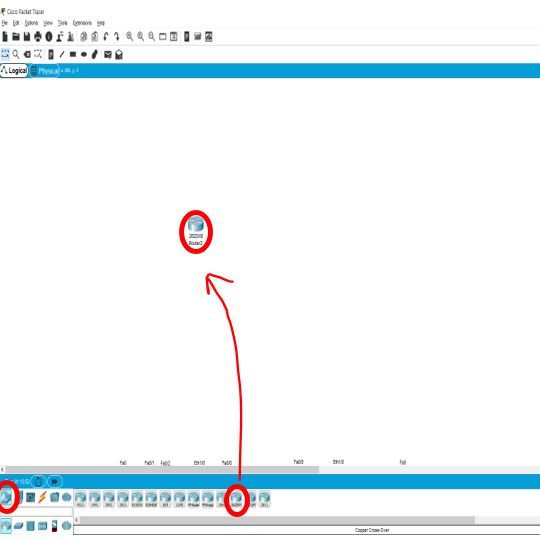

아래 아이콘 눌러서 끌어다 설정하시면 돼요!

2. PC와 라우터를 적절하게 설정하라

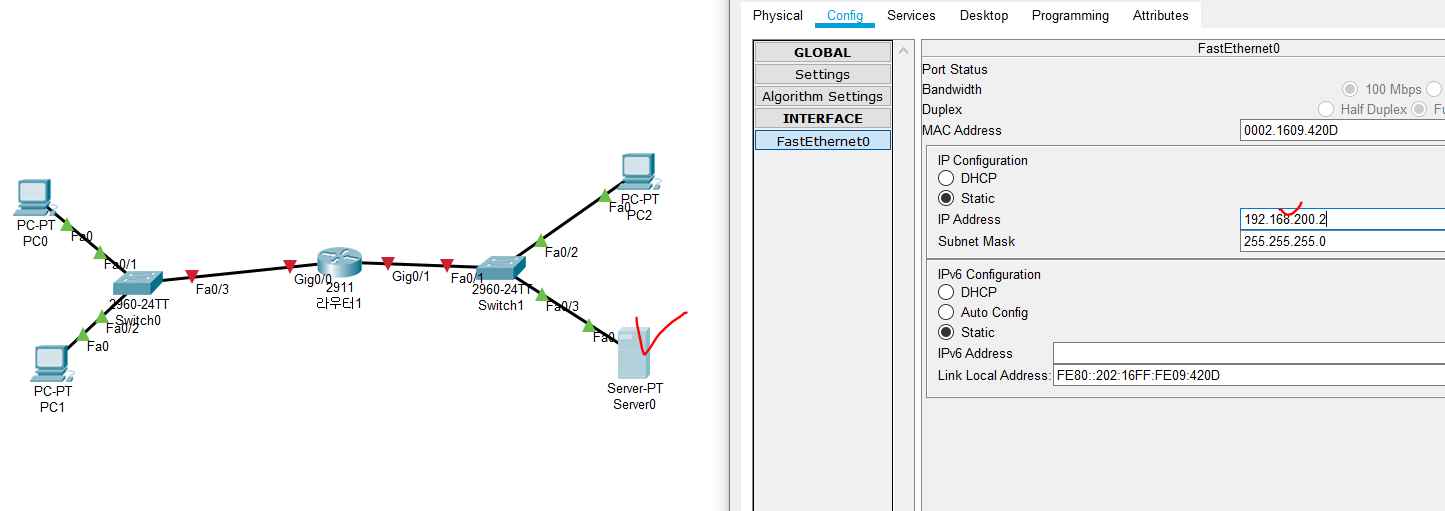

PC의 IP주소와 서브넷마스크 주소 설정

나머지도 모두 설정해주기~



오른쪽 서브넷은 192.168.200~으로 네트워크주소를 주었음

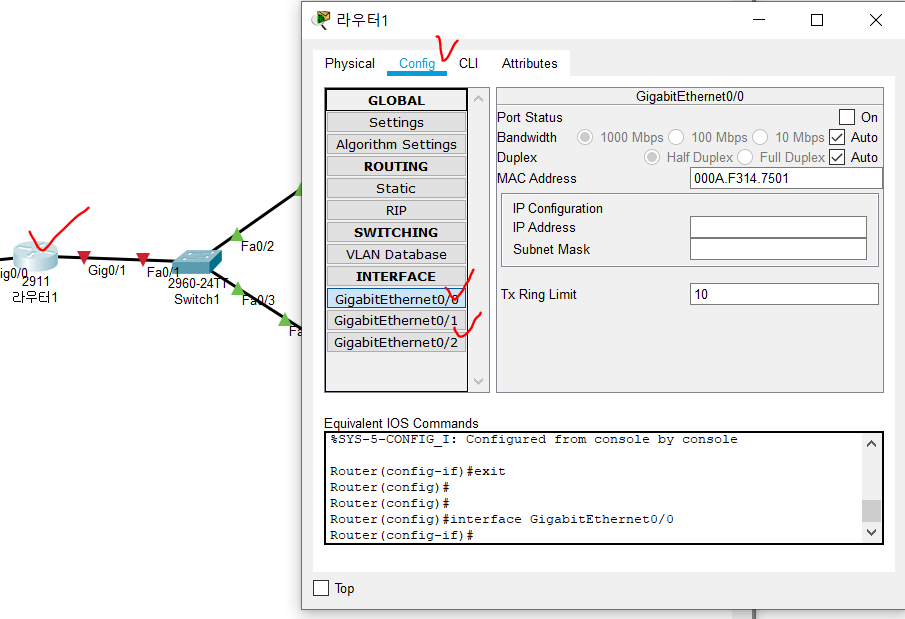

라우터의 게이트웨이 주소 설정

각 연결된 포트 확인 후 해당 설정으로 이동

왼쪽(Gig0/0)의 네트워크 주소는 192.168.100이므로 .254해서 게이트웨이 설정

오른쪽(Gig0/1)은 192.168.200.254이어야겠죠? Port On도 꼭 켜주세요. 주황색불(연결중..)은 시간 지나면 초록색으로 바뀝니다.

2번까지 완료

---

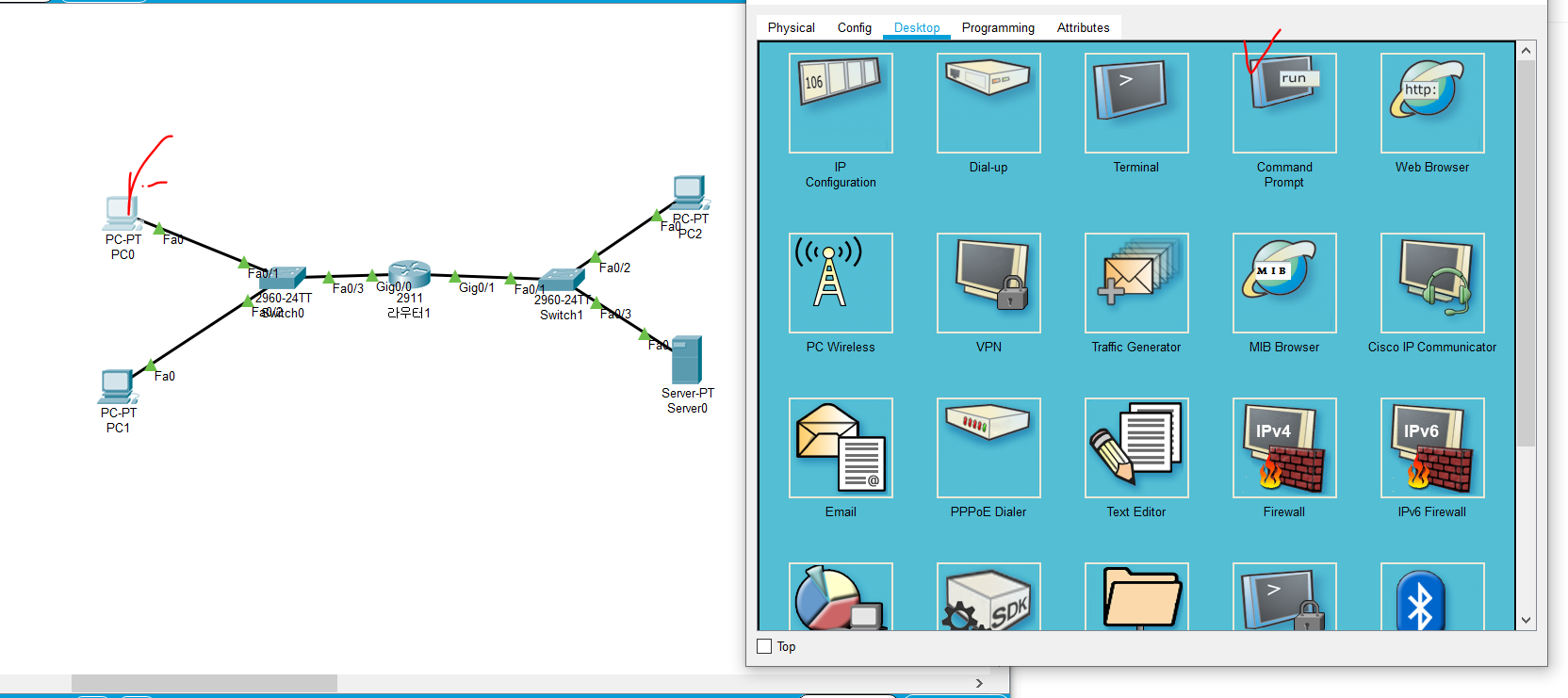

3. ping 명령어를 사용하여 컴퓨터간 통신이 가능함을 보여라

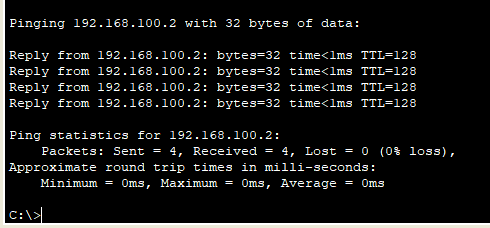

같은 서브넷간 통신을 하기 위해 192.168.100.1에서 192.168.100.2로 ping을 날렸습니다. 리스폰스가 잘 도착했네요.

4. 시뮬레이션 모드에서 ping메세지를 사용하여 컴퓨터간의 통신이 가능함을 보여라.

5. 시뮬레이션 모드 실행과정에서 패킷을 분석하여 PC와 라우터의 MAC주소를 해당 위치에 쓰기

MAC은 그냥 나와있으므로 반드시 분석할 필요는 없음. 분석하고자한다면 패킷 까보면 됨.

---

추가 ) 라우터제어 정보
