라이노 Rhinoceros 돌출기능 사용하기

라이노 버전 7

예시는 쿠키틀입니다. 좀비쿠키를 만든다고 가정하고, 일러스트로 그린 좀비쿠키 그림을 가져오겠습니다.

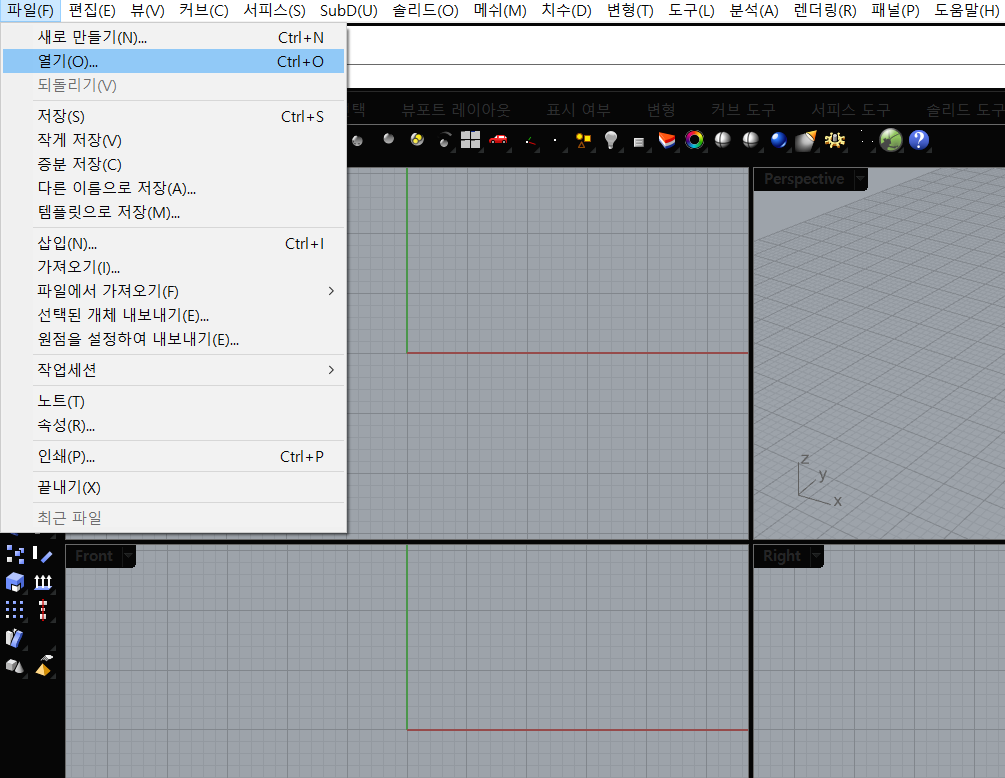

파일 - 열기로 가져올 ai 파일을 선택하고

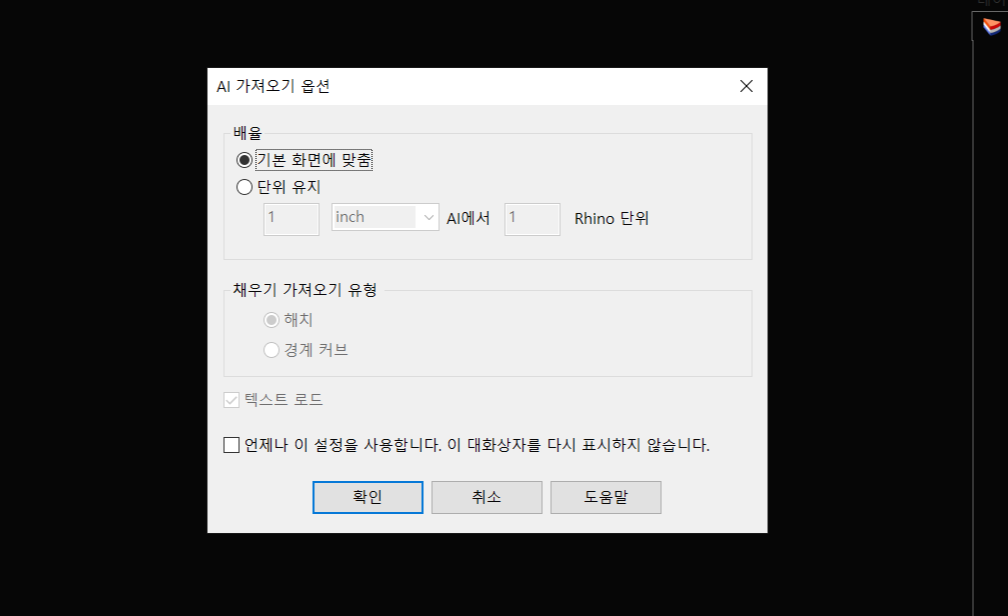

기본 값으로 가져옵니다.

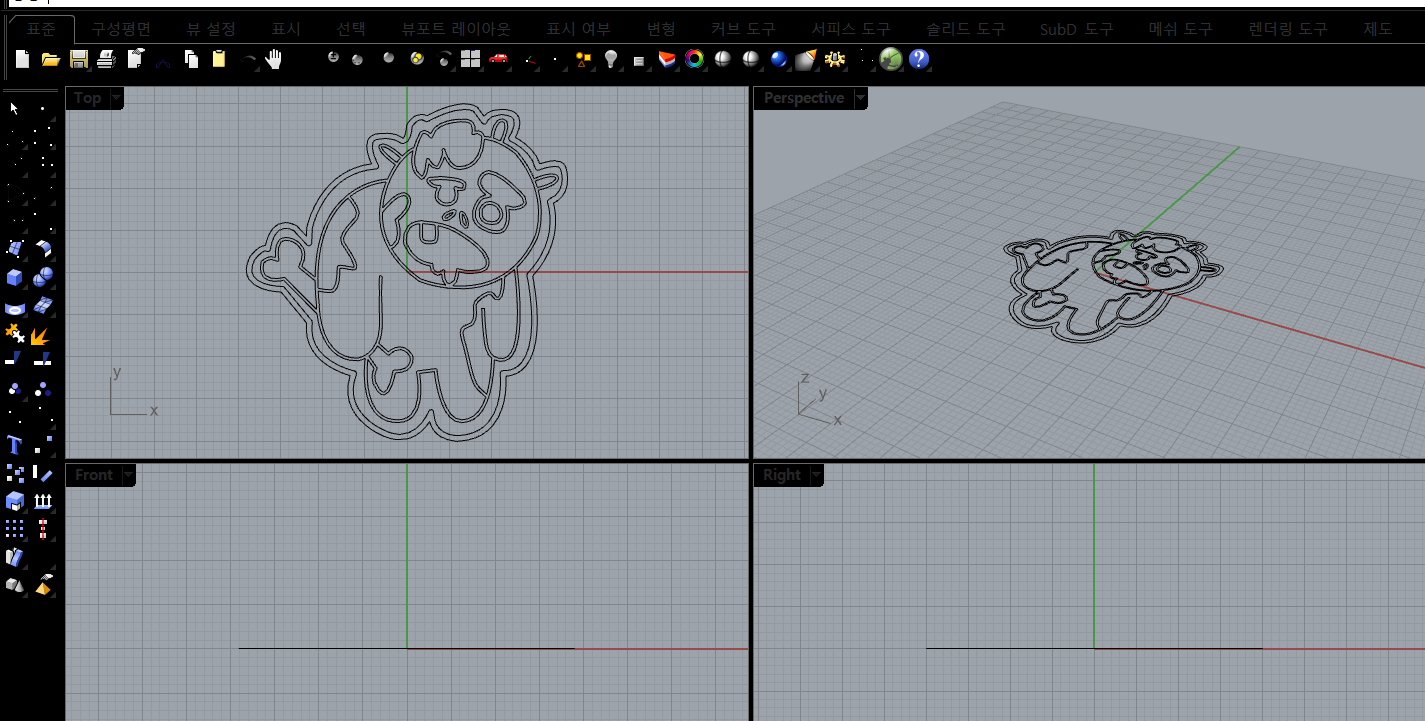

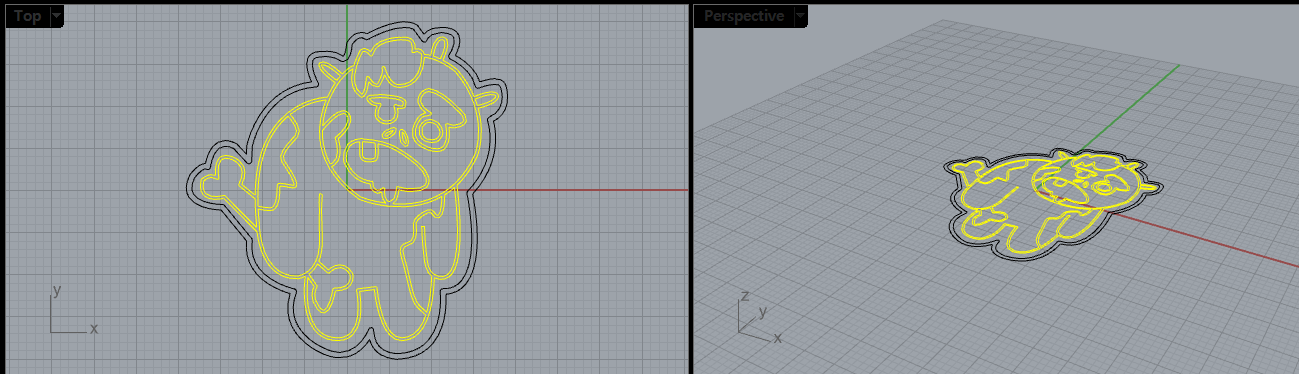

좀비쿠키가 파일이 불러와졌습니다. 제가 만들었지만 참 잘만들었어요. 마음에 들어요. ㅋㅋ

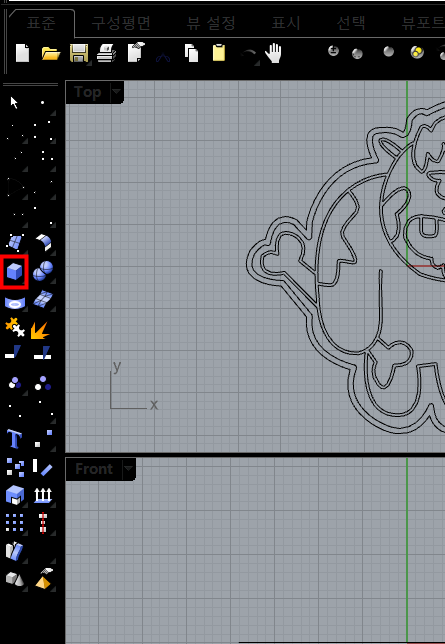

왼쪽 도구들 중 상자: 모서리에서 모서리로 아이콘을 꾸욱 눌러줍니다 .





닫힌 평면형 커브 돌출로 내부에 있는 좀비쿠키를 돌출되게 만들겠습니다. 클릭 후





위의 패널에서 드래그 혹은 클릭으로 돌출시킬 좀비쿠키 영역을 선택해줍니다. 선택 후 엔터를 누르시면





 마우스 따라 아래처럼 높이를 조절할 수 있도록 움직입니다. 클릭하면 그 상태로 fix돼요.

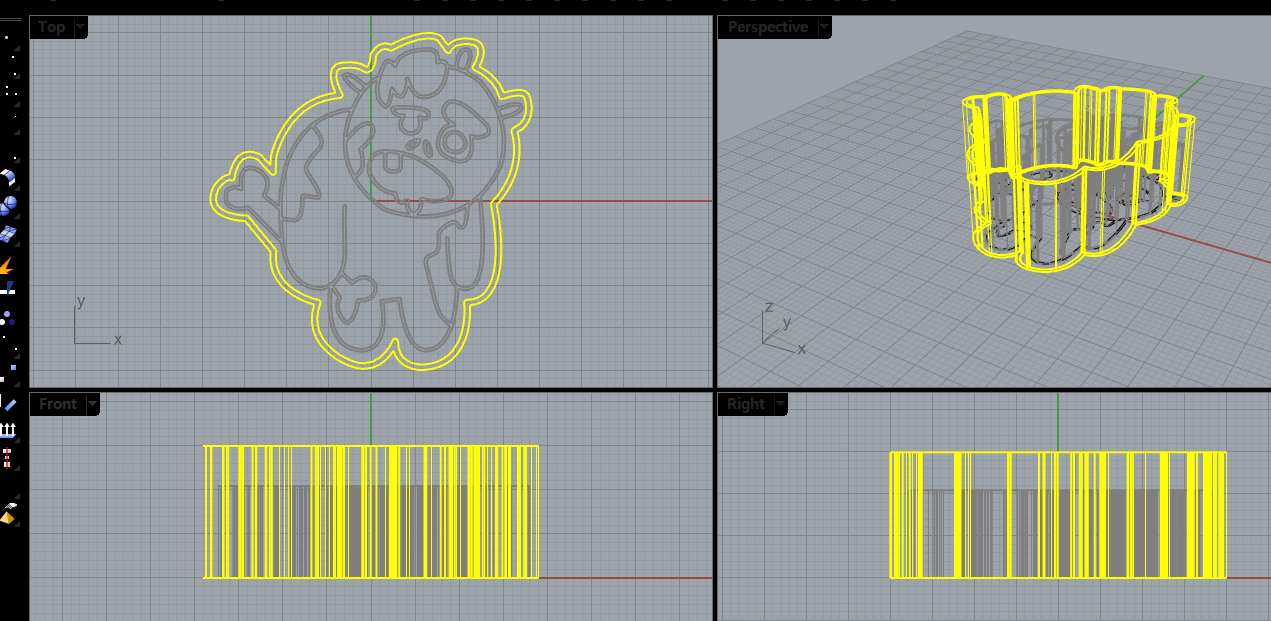

저는 두 칸 사용해서 높이를 설정해주었구요, 이제 쿠키커터 역할을 할 외곽선도 돌출시켜주어야겠죠?





상자 기능 선택 -> 돌출시킬 외곽선 선택 -> 엔터 -> 3칸 높이 설정 -> 클릭하여 완료시킴.

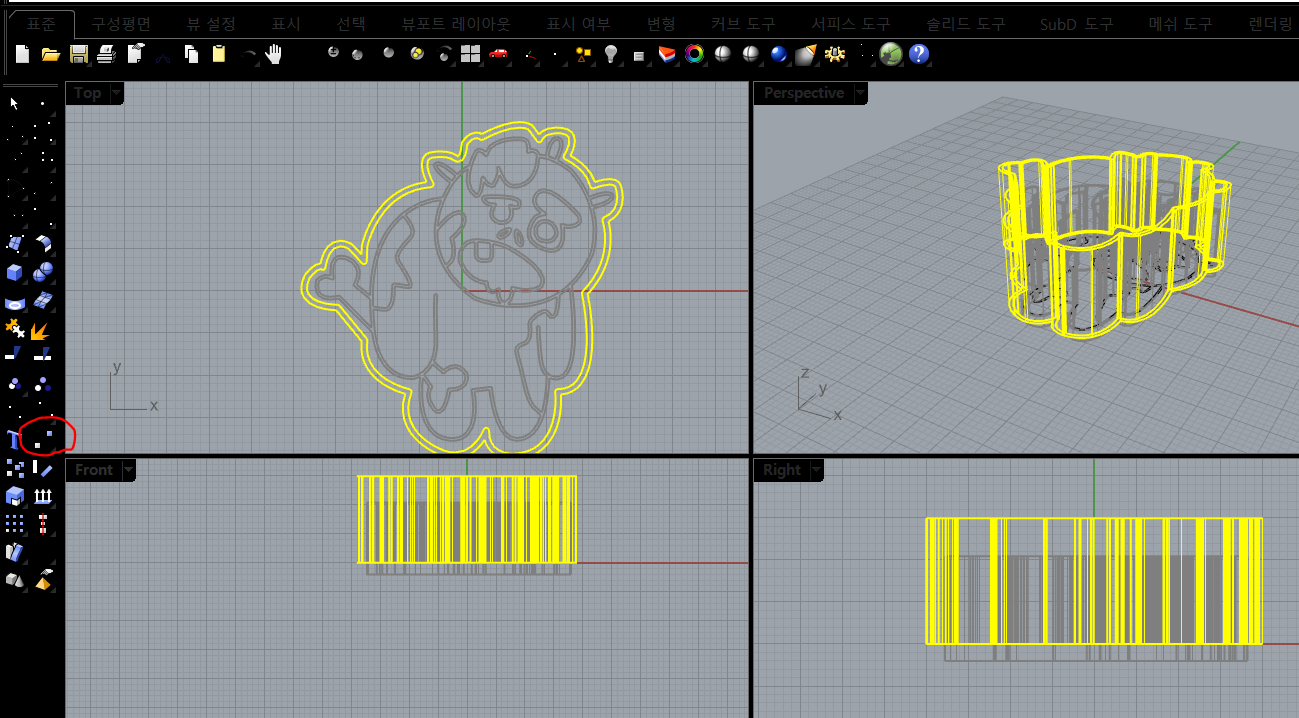

외곽선 돌출도 완성되었습니다.

이제 내부 외부 돌출이 완성되었으니, 내부 쿠키틀 아랫부분을 막아줄 곳을 만들겠습니다. 쿠키틀이 뻥 뚫려있는게 아니라 찍는 부분은 막아서 반죽이 넘치지 않고 평평하게 찍히도록 만들어줘야하니까요.

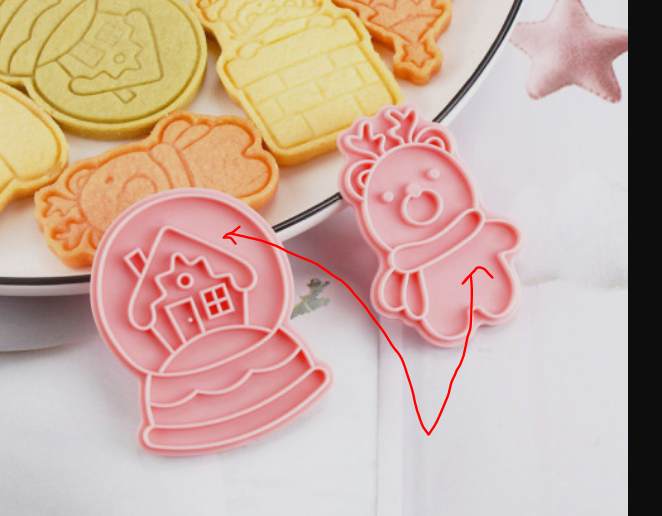

음.. 사진으로 보면 이 부분을 만드는 작업을 해주는 것입니다.

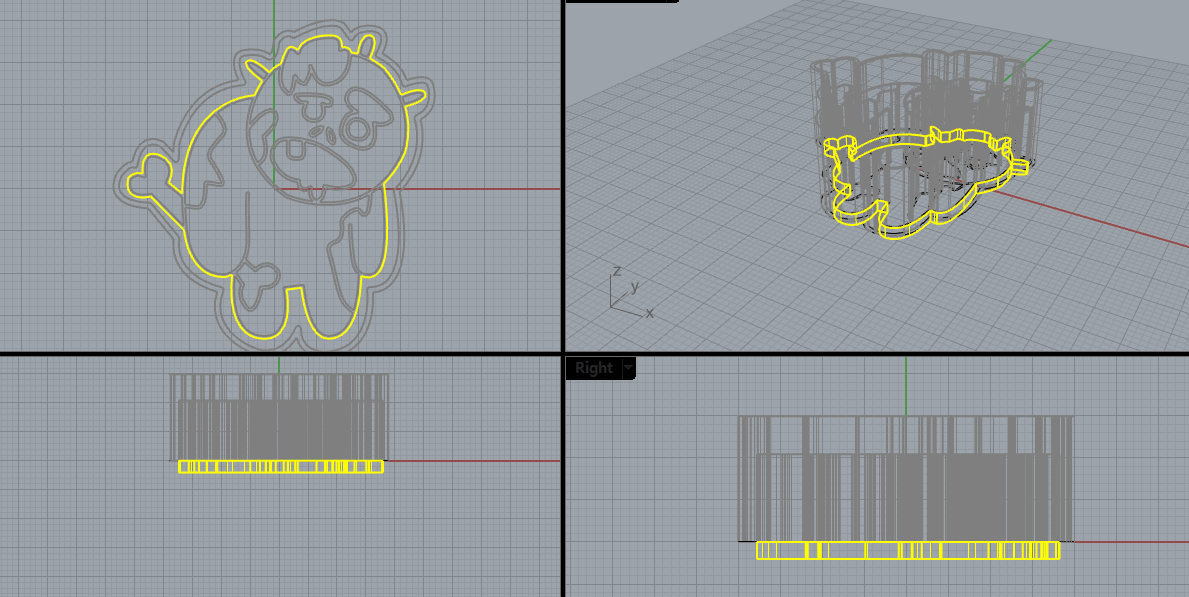

아까처럼 상자 기능 선택해서 내부 쿠키틀의 가장 최외곽 경로 선택 후, 아래로 내려줍니다. 저는 작은네모 2칸만큼만 내려줬어요.

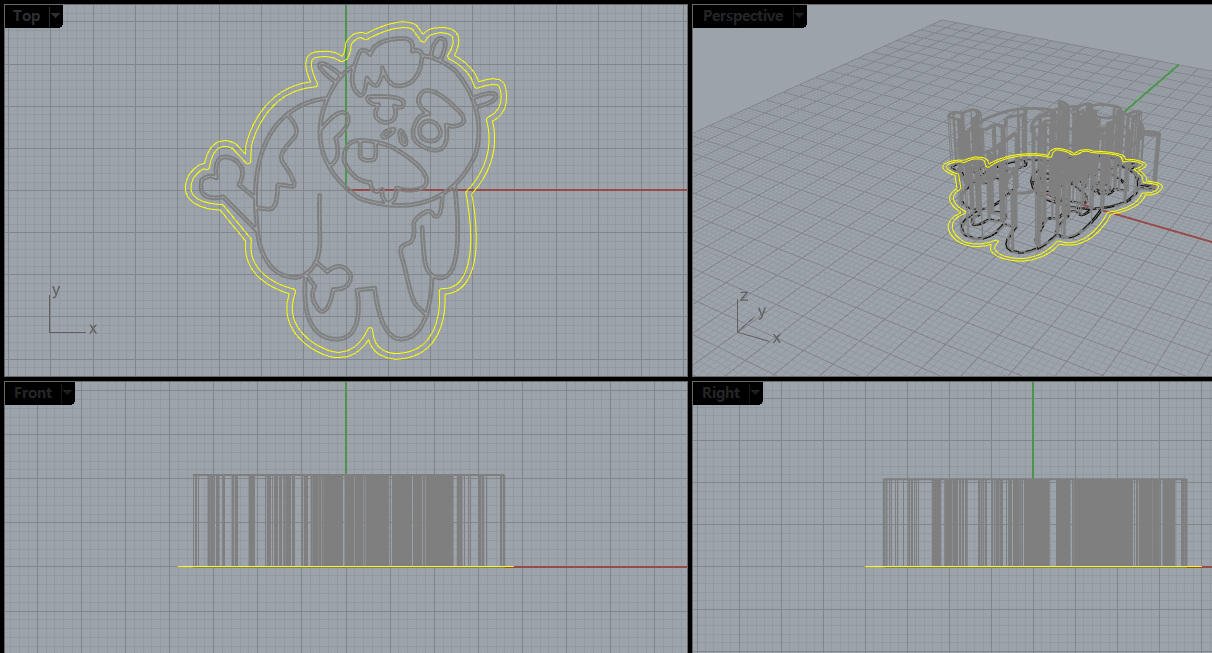

이제 이걸 3D프린터로 프린팅할건데, 외곽이 붕 떠있으면 서포터가 생성되어서 깔끔하지가 않을거에요. 그러니 외곽 쿠키커터부분도 아래 수평에 맞춰 내려줍니다.





외곽 선택 후, 이동 기능을 눌러서





시작 부분과 끝 지점을 지정하여 아래로 쭉 내려주면 됩니다.

이 때, Shift키를 누르고 내리면 직선으로 깔끔하게 내릴 수 있습니다.

드래그휠로 가깝게/멀게 볼 수 있어 정확하게 지정하기 편하고.

시선 이동하길 원하시면 우클릭 누른채로 드래그하시면 이동합니다.

그러면 쿠키틀이 완성!!! 여기까지 돌출기능을 사용하여 쿠키틀을 만들어보았습니다.





3D프린팅을 위한 gcode생성을 위해 stl로 변환하려면 파일-선택된 개채 내보내기 클릭 후 영역 지정으로 선택해주고 엔터 눌러서 stl파일로 저장하시면 됩니다.

정확한 길이는 라이노에서도 설정가능한 것 같긴한데, 저는 cura에서 해주는 편입니다.

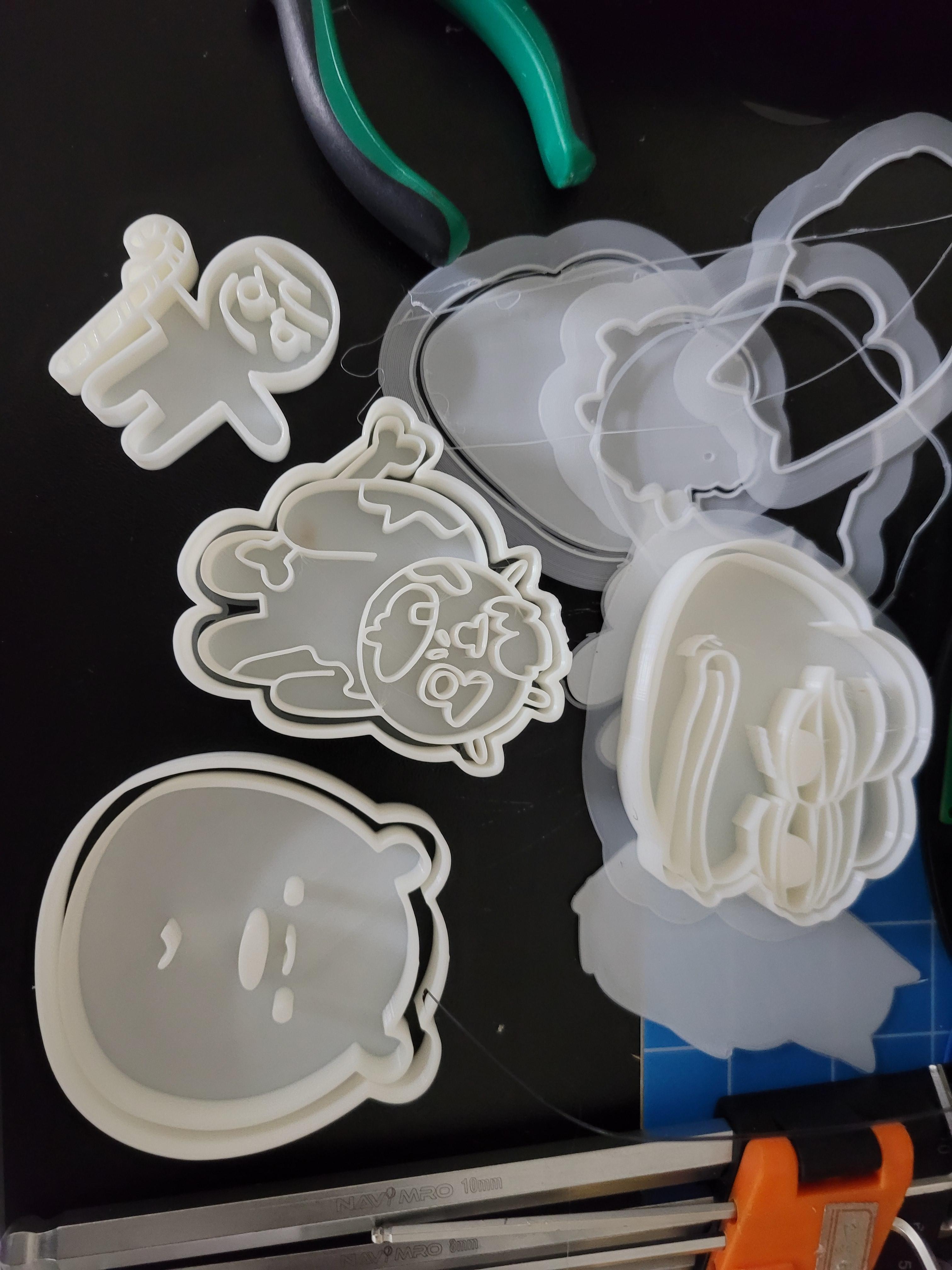

완성ㅋㅋ
